科凝纳米硅溶胶：芯片制造的“抛光大师”
发布时间：2025-02-24 点击次数：315
科凝，创造纳米新价值

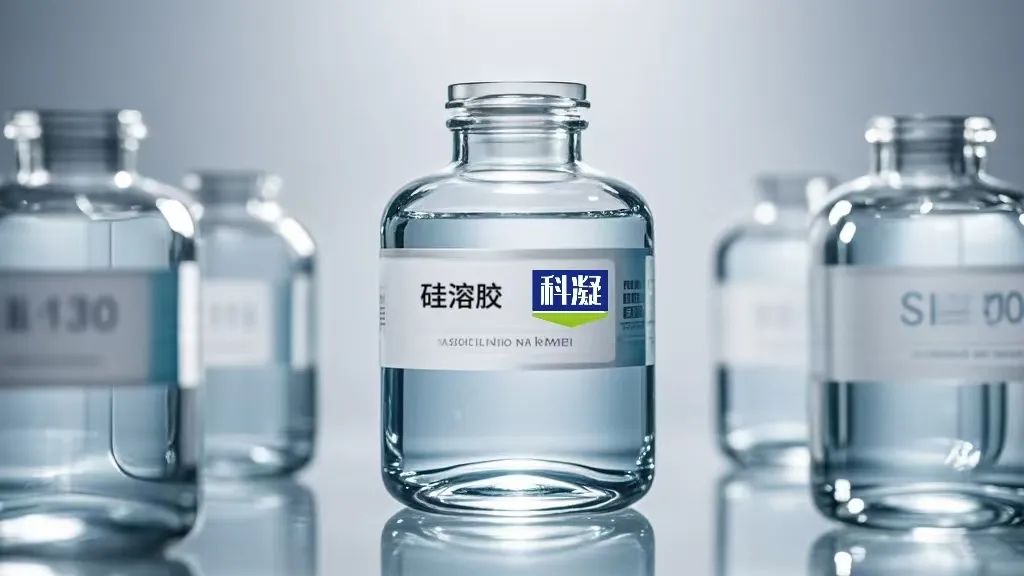

电子芯片晶圆抛光液专用纳米硅溶胶

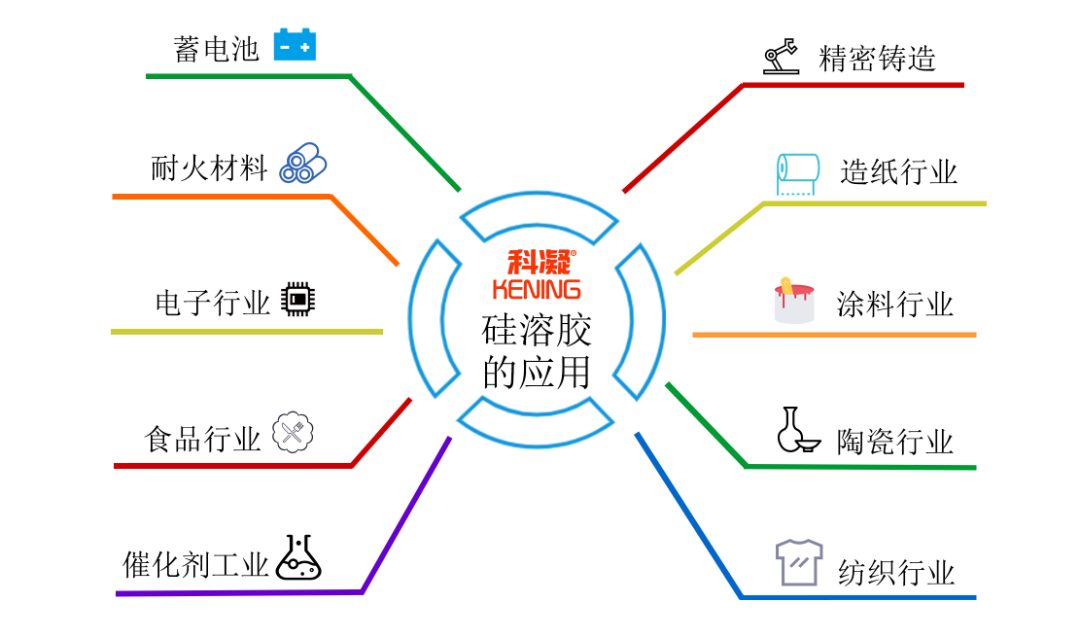

您身边的硅溶胶专 （尤其是化学机械抛光，CMP） 01 机械研磨作用 -纳米颗粒的硬度与尺寸：纳米硅溶胶中的二氧化硅（SiO?）颗粒具有较高的硬度（莫氏硬度约7），能够有效去除晶圆表面的凸起和微小缺陷。其纳米级尺寸（通常为10-100 nm）可实现高精度的表面平整化，避免宏观划痕。 -均匀接触：纳米颗粒分散均匀，能在晶圆表面形成均匀的机械研磨作用，减少局部应力集中，降低表面损伤风险。 02 化学腐蚀协同作用 -表面活化：在碱性或酸性抛光液中，纳米硅溶胶的化学活性较高，能与晶圆表面（如硅、氧化硅或金属层）发生轻微化学反应，软化表面材料，加速材料去除。 -选择性抛光：通过调节溶胶的pH值和添加剂，可针对不同材料层（如SiO?、Si?N?、铜、钨等）实现选择性抛光，满足多层芯片结构的加工需求。 03 高表面质量与平坦化 -亚纳米级粗糙度：纳米硅溶胶抛光后，晶圆表面粗糙度可控制在亚纳米级别（<0.1 nm），满足先进制程（如3nm、5nm节点）对超平坦表面的要求。 -全局平坦化：通过化学与机械协同作用，消除晶圆表面的微观起伏（如台阶高度差异），确保后续光刻和薄膜沉积的精度。 04 分散稳定性与工艺可控性 -胶体稳定性：纳米硅溶胶通过表面电荷（如负电性）或空间位阻保持分散稳定性，避免颗粒团聚导致划痕。 -工艺调控灵活：通过调整颗粒浓度、粒径分布和抛光液配方，可优化抛光速率与表面质量的平衡，适应不同材料层需求。 05 减少次表面损伤 -低应力抛光：纳米颗粒的小尺寸和均匀分布减少了抛光过程中的局部应力，降低晶格损伤和微裂纹风险，提升芯片可靠性。 06 环境与成本优势 -环保性：与传统抛光浆料（如含铈或铝的抛光液）相比，硅溶胶毒性较低，废液处理更简便。 -经济性：二氧化硅原料来源广泛，成本可控，适合大规模生产。 应用场景有哪些？ 1.硅晶圆抛光：用于单晶硅衬底的初步抛光。 2.介质层抛光：如氧化硅（SiO?）、氮化硅（Si?N?）绝缘层的平坦化。 3.金属互连层抛光：铜（Cu）、钨（W）等金属导线的全局平坦化。 纳米硅溶胶通过机械研磨与化学腐蚀的协同作用，实现了芯片晶圆的高效、高精度抛光，是先进半导体制造中不可或缺的关键材料。其核心优势在于兼顾表面质量、工艺可控性和环境友好性，为摩尔定律的持续演进提供了重要技术支持。
编辑搜图
编辑搜图
编辑搜图
编辑搜图
编辑搜图
